Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes

NUEVO Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 MennekesNUEVO Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
NUEVO Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
NUEVO Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes
Adaptador de Prueba Estación de Carga Vehículos Eléctricos Enchufe Tipo 2 Mennekes

Código: 231-TESTEVSE

Despacho: 24 Horas desde RM, a todo Chile o retiro en tienda.
Ver Ubicación

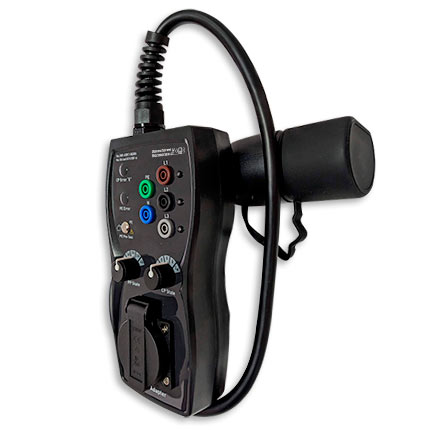

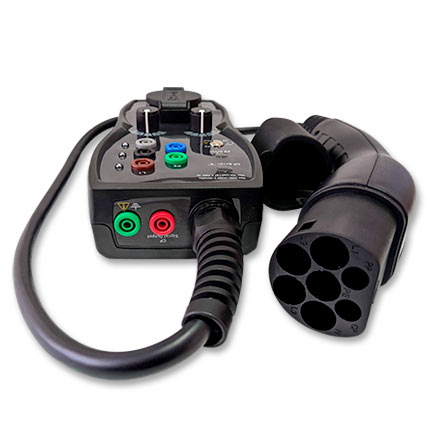

El adaptador de prueba para estaciones de carga de vehículos eléctricos (EVSE) ha sido diseñado especialmente para esta aplicación e incluye una amplia variedad de funciones. Todas las conexiones que salen de la estación de carga tienen una salida individual a través del enchufe tipo 2 (Mennekes).

Esto significa que todas las líneas pueden ser aprovechadas con el adaptador EVSE, lo que permite comprobar el aislamiento de la estación de carga con la ayuda del adaptador EVSE. El adaptador EVSE tiene una conexión de enchufe de protección (Schuko). Con el que con un comprobador RCD se puede verificar el dispositivo de corriente residual.

Cotizar



PE Pre-Test (Prueba previa) Si
PP – Piloto de Proximidad

(Simulación de estado cable)

 NC / 13A / 20A / 32A / 63A
CP – Piloto de Control

(Simulación de vehículos)

 ·  A (Vehículo eléctrico no conectado)

·  B (Vehículo eléctrico conectado, no listo para cargar)

·  C (Vehículo eléctrico conectado, listo para cargar sin ventilación)

·  D (Vehículo eléctrico conectado, listo para cargar con ventilación)
CP Error “E”

(Simulación de error)

 On (CP corto a PE a través de diodo) / Off
PE Error

(Simulación Falla a tierra)

 On (interrupción del conductor PE) /Off


Salidas (solo para fines de prueba)
Terminales de medición L1, L2,L3, N, PE Max. 250/430V, CAT II 250V, max. 10A
Toma de corriente (Schuko)

Para conectar una carga externa solo con fines de prueba.

 Max. 250V, CAT II 250V, corriente permitida max. 10A.

(Nota: No cargue la toma de corriente al mismo tiempo que los terminales de medición).
Protección de toma de corriente Fusible 10A/250V, 5x20mm de tubo magnético
Terminales de salida de señal CP Aprox. ±12 V, CAT 0 (en condiciones normales)

Nota: En caso de cableado incorrecto o error de la estación de carga, estos terminales pueden resultar peligrosos => hasta máx. CAT II 250V contra PE.
